Turbine à gaz

Commentaires :
L'applet donne la représentation théorique du diagramme T, S du cycle de fonctionnement d'une turbine à combustion.

.

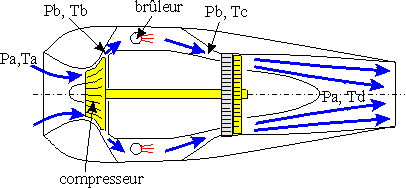

En fonctionnement, un compresseur entraîné par l'arbre de la turbine comprime de l'air atmosphérique (PA et TA) . Cette compression est isentropique. La température Tb se déduit de : Tb = Ta.(Pb/Pa)g-1/g. g est voisin de 1,4 et le rapport PA /PB est de l'ordre de 10.
L'air, refoulé dans la chambre de combustion, est mélangé avec du kérosène. La combustion porte par voie isobare (chambre de combustion ouverte) le gaz à la température Tc (de l'ordre de 1300 K)
Le gaz subit ensuite une détente isentropique en passant dans la turbine (distributeur fixe et aubage mobile et solidaire de l'axe qui entraîne le compresseur).
En D, le fluide est à la pression atmosphérique et retourne à la température ambiante par voie isobare.
Dans les phases isobares, la variation d'entropie est donnée (pour l'unité de masse) par DS = cPLn(Tf / Ti).
Le rendement théorique est : h = 1 - (TD - TA)/(TC - TB)


Utilisation :
Au moyen des boîtes de saisie actives modifier (avec des valeurs raisonnables) les valeurs des paramètres Tc (K) et du rapport de compression.
Ne pas oublier de Valider la dernière valeur saisie.
Les valeurs admises par le programme sont : 1000 K < Tc < 1500 K, 8 < p1/p0 < 15. (En cas de saisie hors de ces plages, on prend les valeurs par défaut).
Les boîtes de saisie inactives affichent les valeurs calculées des températures aux extrémités du cycle.
L'enfoncement du bouton droit de la souris arrête l'animation ; son relâchement commande sa reprise.


Retour au menu thermodynamique.
